我的世界0.14.0RS鎖存器製作教程

我的世界0.14.0RS鎖存器怎麼製作？我的世界0.14.0RS鎖存器是什麼？我的世界0.14.0邏輯門怎麼計算？下麵嗨客小編為大家帶來的是我的世界0.14.0RS鎖存器製作教程，希望幫到大家。

邏輯門的特點是能夠實現即時的邏輯計算——但如果僅僅是順序組合邏輯門的話無法實現數據的存儲。

這樣，RS基本鎖存器就是這樣的一個神物——顧名思義，一個單元能夠把1位二進製的數據“鎖”在裏麵。盡管看起來簡陋，但它是現在各種存儲器件（內存硬盤U盤Cache等等等等）的理論基礎。

而且RS觸發器在Minecraft中用處廣泛，威力巨大。

什麼是RS？（有時順序也有可能是SR）現在漢語文化圈的數字電路教材基本都是直接用RS作為中文名稱而不加翻譯的。R=Reset，“重置”之意，在數字電路中就是清零；S=Set，“設置”之意，在數字電路中就是置1。

鎖存器的設計還是采用這張圖：

1、RS或非鎖存器（RS NOR Latch）

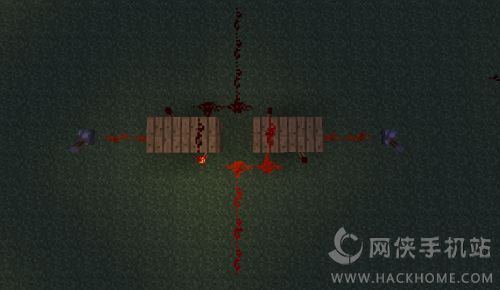

基本構造為兩個或非門首尾相接。輸入端為R與S；輸出端為Q和“Q非”（Q上加橫線那個）：



足夠細心的話你會發現，這不是完全中心對稱的結構嘛，為什麼要這麼規定R與S呢？當然，互換R、S和兩個輸出端後，下麵這樣也是可以的。如何應用全看你的規定：



功能：當R與S均為低電平，鎖存器狀態不變（即“鎖存”狀態）

當R為高電平，S為低電平時，Q=0，“Q非”=1（即“清零”狀態）

當S為高電平，R為低電平時，Q=1，“Q非”=0（即“置1”狀態）

R與S均為高電平的情況在RS鎖存器的應用中是被禁止的。原因是此時你無法預測其輸出。

從維基百科上偷來的圖（紅色代表激活“1”，黑色代表未激活“0”）：

利用RS鎖存器的原理我們可以實現信息存儲。例如這樣應用：“鎖”輸入端為高電平時，輸出端直接與”信號“端相同；“鎖”輸入端為低電平時，輸出保持不變，且”信號“端無論是多少都不會影響輸出端，從而實現信息存儲。下圖的整體被稱為門控型D鎖存器（Gated D Latch。”D“在這裏代表Data，“數據”之意），”鎖存“信號高電平時有效。本人在昨天的作品驗證/編程集成化的4位可編程密碼門，密碼每一位采用1個門控D鎖存器。

2、RS與非鎖存器（RS NAND Latch）

核心和RS或非鎖存器一樣。隻不過兩個輸入端都加上了一個非門，從而相當於變成兩個與非門首尾相接了（為什麼？這我就不解釋了……涉及邏輯代數計算）。命名時S與R就要變成"S非"與"R非"了——除此之外和RS或非鎖存器一樣。而且考慮到材料節省的原則，推薦大家采用RS或非鎖存器。

下圖為WIKI圖中的設計

等效於下麵的設計。可以看到就相當於RS或非鎖存器的R端S端都加一個非門。

RS單元是各種鎖存器與觸發器的基礎（實際上“鎖存器”（Latch）與“觸發器”（Flip-Flop）可以混為一談。唯一不同：“鎖存器”一般是以存儲為目的時的稱呼，“觸發器”一般是以隨時間特定變化的信號為目的的稱呼）。那個門控D鎖存器實際上可以被表述為“高電平觸發的D觸發器”——當然現在看不懂沒關係，還有同樣神奇的觸發器的教程（詳見簽名檔鏈接）。

以上就是嗨客小編帶來的全部內容，百度一下“嗨客我的世界0.14.0”更多資訊攻略等著你。
